Nếu bạn đang tìm hiểu hướng dẫn lắp đặt cổng từ an ninh, thì bài viết này sẽ cung cấp đầy đủ cho bạn những thông tin cần thiết. Đồng thời, quý khách hàng có nhu cầu trang bị thiết bị này tại các cửa hàng một cách chuyên nghiệp thì liên hệ ngay số 0909.137.880 nhé!

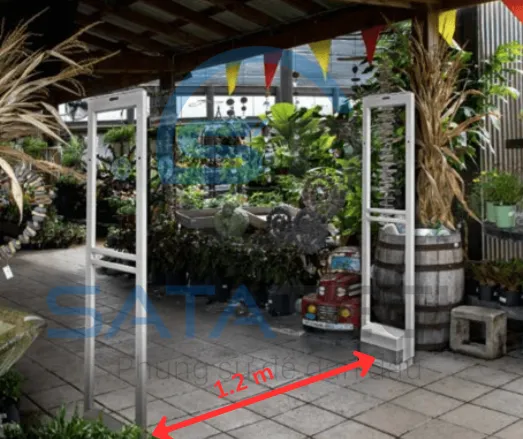

I. Khoảng cách lắp ráp cổng từ an ninh
Khoảng cách lắp đặt giữa hai cột cổng từ là một yếu tố quan trọng ảnh hưởng trực tiếp đến hiệu quả hoạt động của hệ thống.
1. Tối ưu cho từng loại cửa hàng
Tùy thuộc vào quy mô và loại hình siêu thị, bạn có thể điều chỉnh khoảng cách lắp đặt để phù hợp hơn, chẳng hạn như:
- Siêu thị mini, cửa hàng tiện lợi: Với không gian hạn chế, bạn có thể giảm khoảng cách xuống còn 0.7 – 0.9 mét.
- Siêu thị lớn, trung tâm thương mại: Nếu có nhiều lối ra vào và lượng khách hàng đông, bạn nên tăng khoảng cách lên 1.0 – 1.2 mét để đảm bảo không gây ùn tắc.
- Cửa hàng bán đồ điện tử, trang sức: Với các mặt hàng có giá trị cao, bạn nên lắp đặt cổng từ với khoảng cách hẹp hơn (0.6 – 0.8 mét) để tăng cường khả năng phát hiện.
2. Lợi ích của khoảng cách phù hợp
Việc duy trì khoảng cách lắp đặt phù hợp giữa hai cột cổng từ không chỉ đảm bảo vùng quét hiệu quả mà còn giúp:
- Tránh nhiễu tín hiệu: Nếu hai cột cổng từ ở hai cửa hàng quá gần nhau, tín hiệu từ trường có thể bị nhiễu, dẫn đến báo động nhầm hoặc bỏ sót tem từ.
- Tạo không gian thoải mái: Khoảng cách quá hẹp sẽ gây khó khăn cho khách hàng khi đi qua, ảnh hưởng đến trải nghiệm mua sắm.
- Tăng tính thẩm mỹ: Khoảng cách hợp lý giúp cổng từ hài hòa với không gian siêu thị, không gây cảm giác chật chội hay rối mắt.
Cần lưu ý rằng khoảng cách lắp đặt cổng từ an ninh không phải là một con số cố định, bạn cần linh hoạt điều chỉnh để phù hợp với điều kiện thực tế của siêu thị.
II. Lưu ý khi lắp đặt cổng từ an ninh
Hãy cùng chúng tôi điểm qua những lưu ý quan trọng để đảm bảo hệ thống cổng từ luôn hoạt động ổn định và chính xác.
1. Yếu tố kỹ thuật
- Cần phải kiểm tra dây nguồn được cấp cho hệ thống có điện hay không. Nếu có thì phải tắt (kiểm tra CB).
- Không được điều chỉnh jumper hoặc rút dây tín hiệu trên board khi cổng từ đang hoạt động. Có thể dẫn đến sự cố cháy nổ và hư hỏng thiết bị.
- Trong trường hợp muốn điều chỉnh trên board. Vui lòng tắt nguồn và đợi cho đèn tín hiệu trên board controller tắt hẳn.

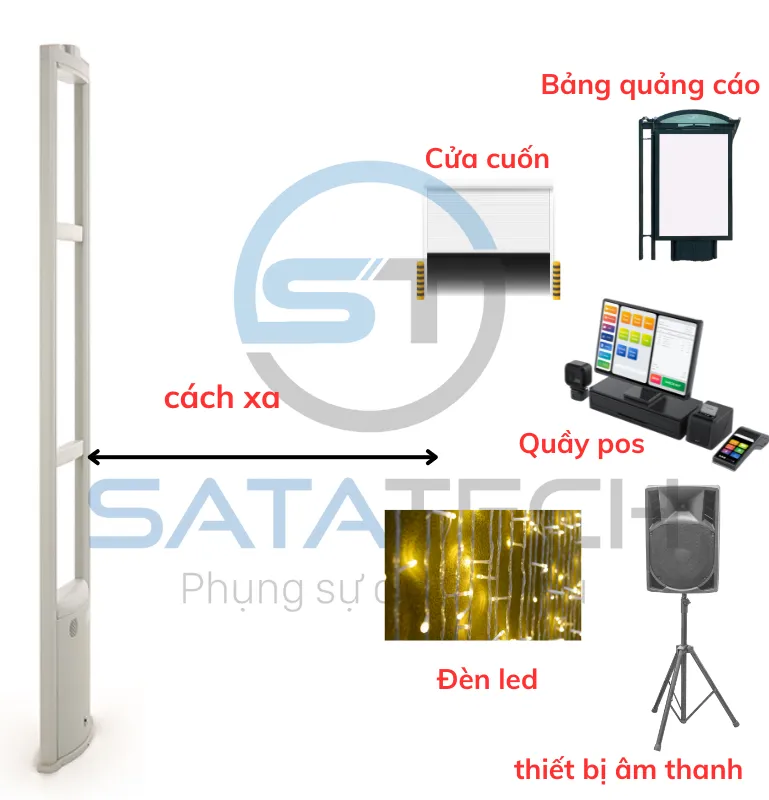

2. Các yếu tố gây nhiễu
- Thiết bị điện tử: bàn thờ, bảng quảng cáo, đèn led, thiết bị âm thanh, tủ điện, hệ thống pos có thể phát ra sóng điện từ gây nhiễu tín hiệu. Do đó, hãy lắp đặt cổng từ cách xa các thiết bị này ít nhất 1 mét.
- Kim loại lớn: Tránh đặt các vật thể kim loại lớn như kệ hàng, cửa cuốn, cửa lùa,… gần cổng từ. Điều này cũng gây ảnh hưởng đến từ trường của cổng từ.

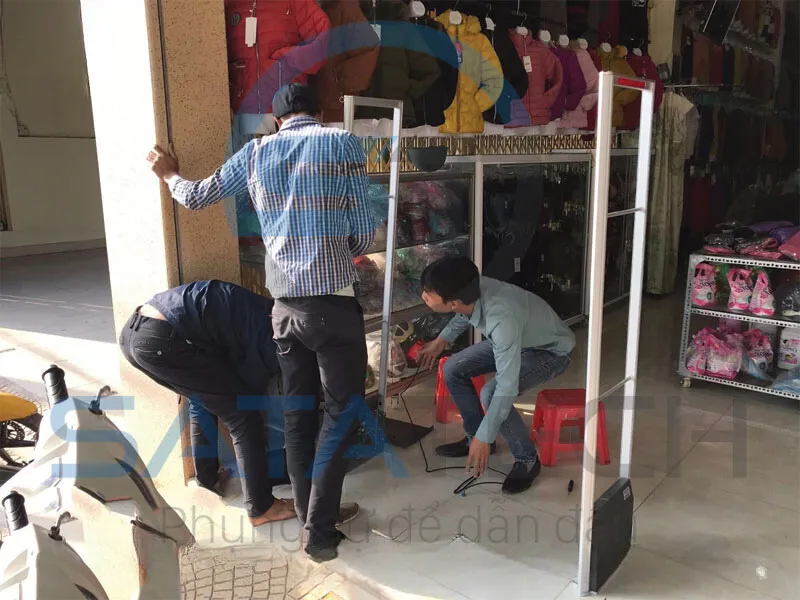

3. Bảo trì và vệ sinh định kỳ
- Vệ sinh: Lau chùi thường xuyên bề mặt cổng từ bằng khăn mềm để loại bỏ bụi bẩn.
- Kiểm tra kết nối: Đảm bảo các dây cáp kết nối vẫn chắc chắn và không bị đứt.
- Kiểm tra tem từ: Thường xuyên kiểm tra và thay thế các tem từ bị hỏng.
- Cập nhật phần mềm: Điều này giúp tận dụng các tính năng mới và cải thiện hiệu suất.

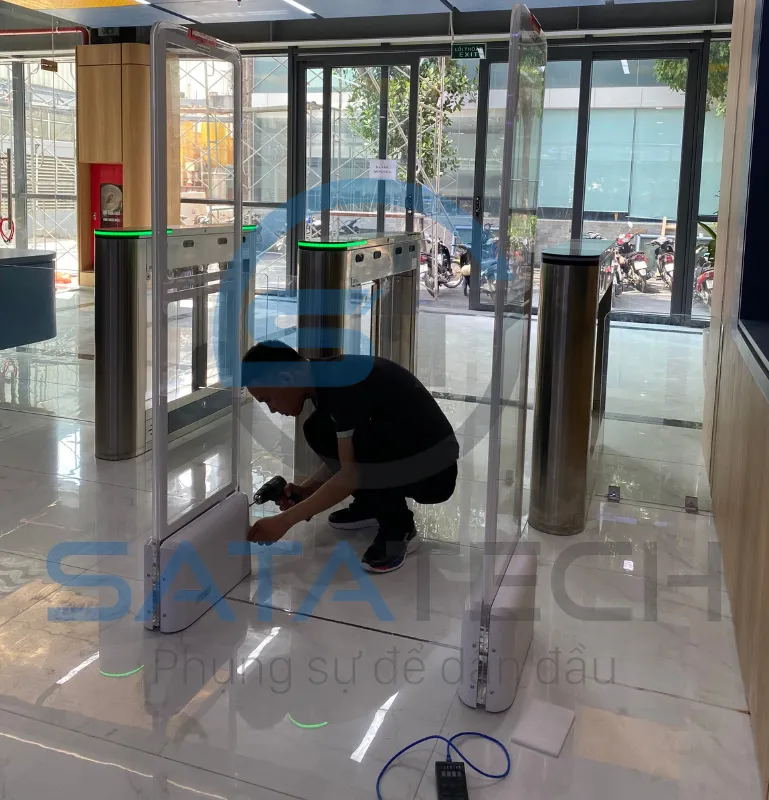

III. Cách lắp đặt cổng từ an ninh cụ thể
Các bước thực hiện lắp đặt cổng từ chi tiết lần lượt được liệt kê dưới đây.

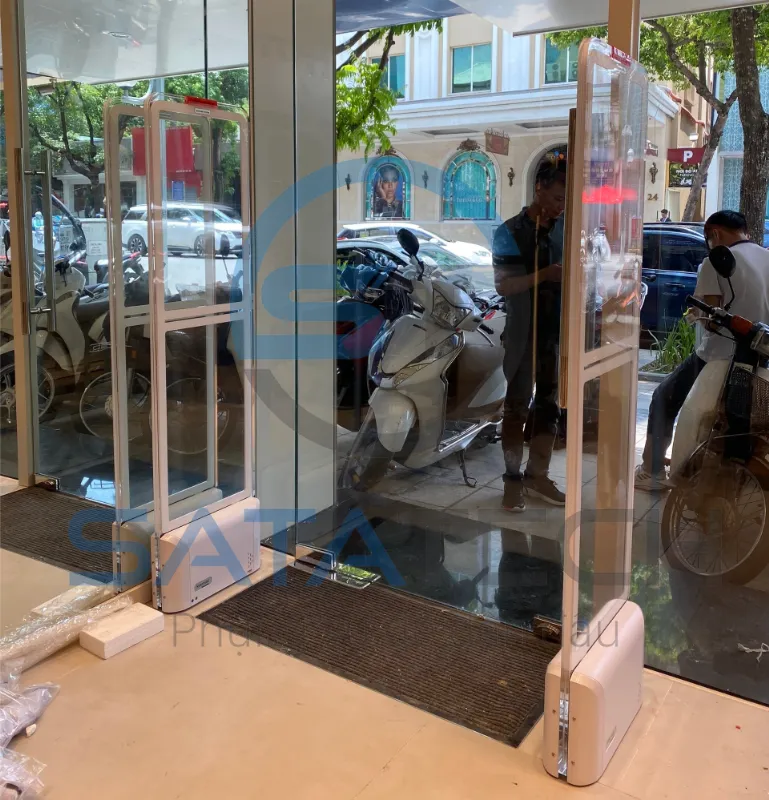

Bước 1: Lựa chọn vị trí lắp đặt
- Gần lối ra vào: Đây là vị trí lý tưởng để kiểm soát tất cả hàng hóa ra khỏi siêu thị.
- Không gian đủ rộng: Đảm bảo khoảng cách giữa hai cột cổng từ đáp ứng tiêu chuẩn và không gây cản trở lối đi.
Bước 2: Chuẩn bị dụng cụ và thiết bị:
- Máy khoan bê tông
- Mũi khoan bê tông
- Máy khoan pin (khoét lỗ gạch)
- Mũi khoan khoét lỗ gạch (loại 12 hoặc 14)
- Tua vít thử điện (xác định dây nóng/lạnh)
- Tua vít đầu dẹp 1.5 li (siết terminal)
- Silicone (chét xuống đế cổng từ)
- Tua vít bake (mở ốc cổng từ)
- Cờ lê 8 (vặn vít 8)
- Long đền
- Tắc kê nhựa chuyên dụng
- Vít gỗ (đầu lục giác 8) 6 phân
- Búa đóng tắc kê
- Dây mồi
- Laptop (được cài phần mềm ADS4)
- Dây cáp kết nối cổng từ
- Tem cứng + tem mềm (test hệ thống)

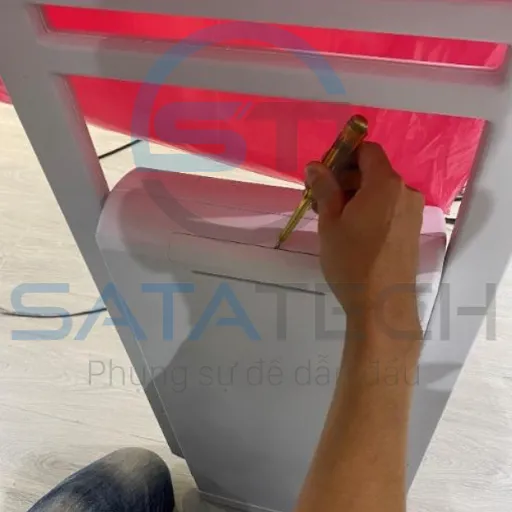

Bước 3: Tháo nắp cổng từ
Dùng tua vít dẹp đưa vào rãnh của nắp đậy ốc và đẩy tua vít về phía sau:

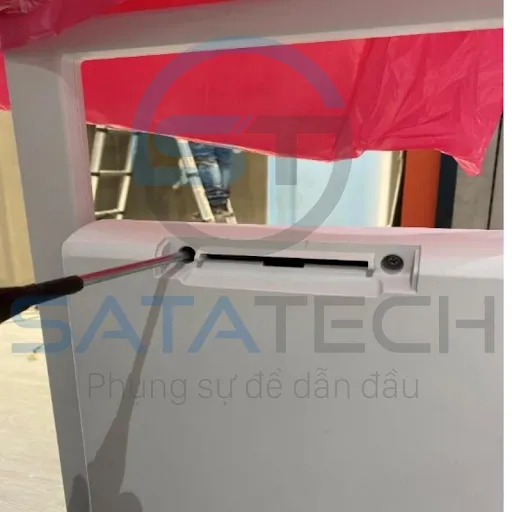

Dùng tua vít tháo 2 con ốc bên trong ra:

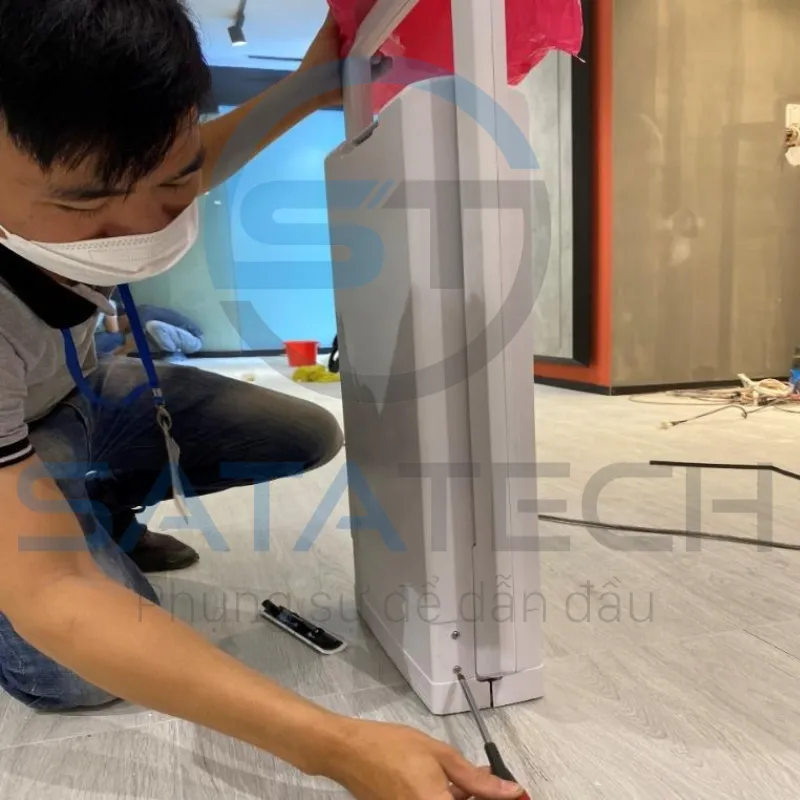

Kế đến, gỡ 8 con ốc ở dưới chân cổng từ:

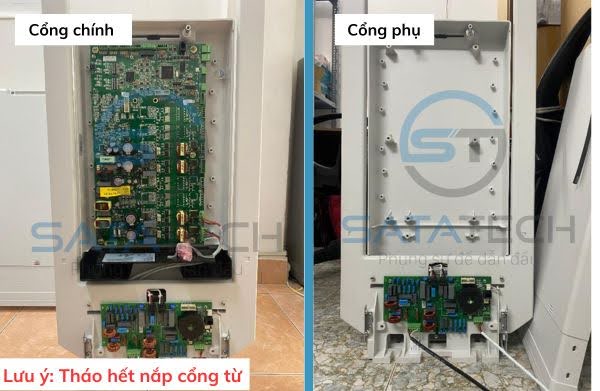

Khi tháo xong sẽ có 2 cổng chính và phụ:
Bước 4. Lắp đặt cổng từ xuống sàn:

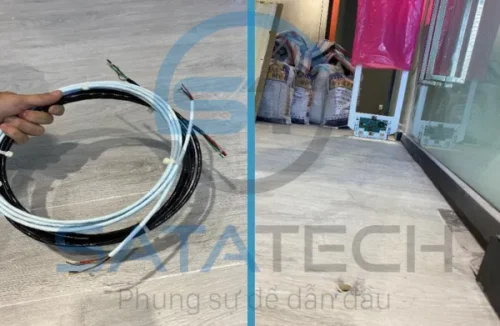

Luồn 2 sợi dây tín hiệu (đen và trắng) vào ống kết nối giữa 2 cổng

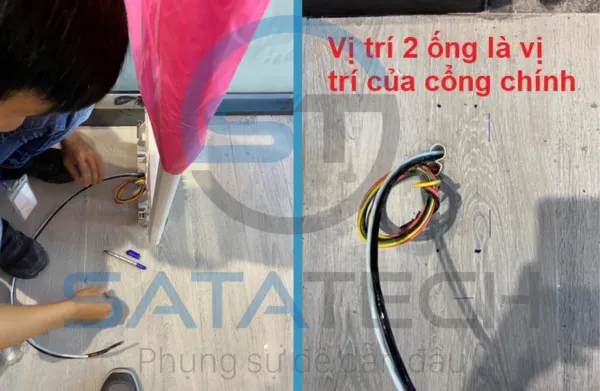

Sau đó, đặt 2 cổng vào xác định chính xác vị trí rồi lấy dấu khoan bắt tắc kê.

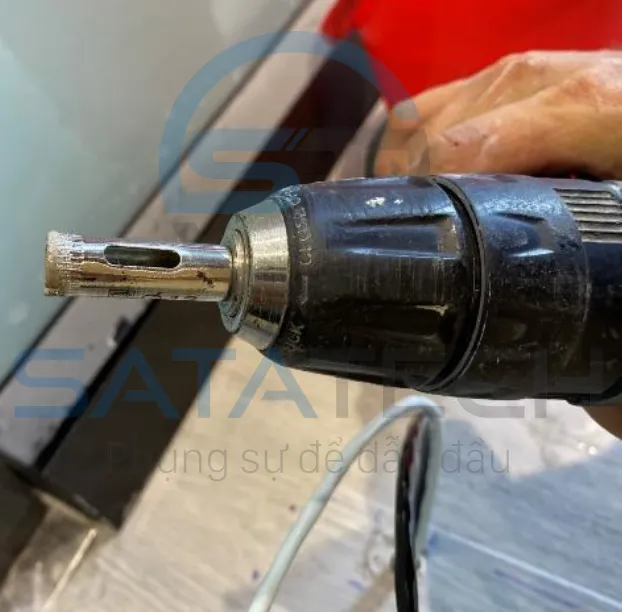

Dùng mũi khoan khoét gạch 14ly, khoét các vị trí đã được đánh dấu (mục đích khoét để tránh trường hợp khi khoan sẽ làm bể gạch)

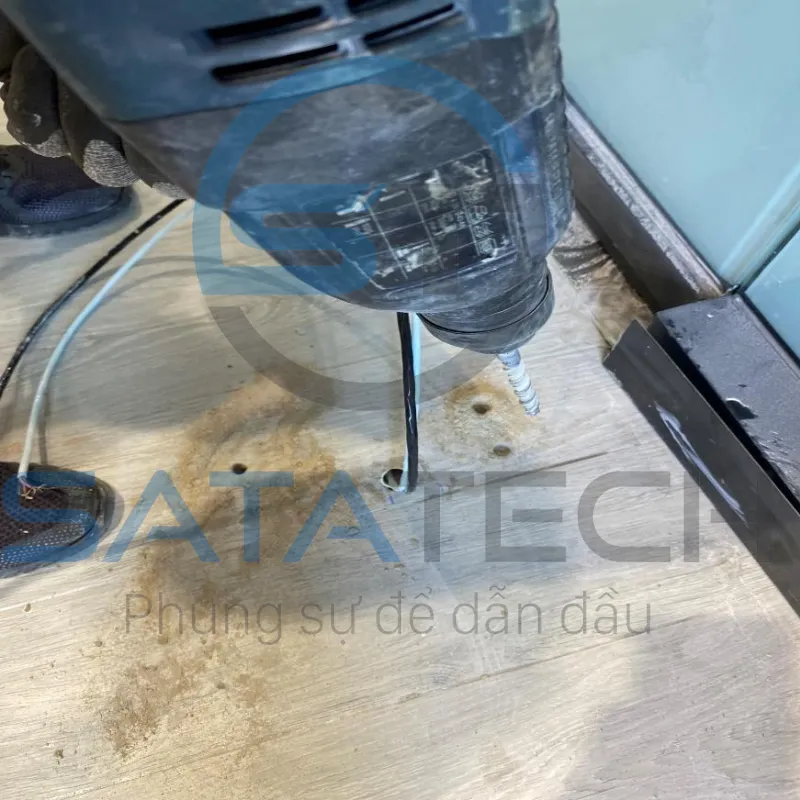

Dùng mũi khoan bê tông 12ly khoan các vị trí đã khoét trước đó

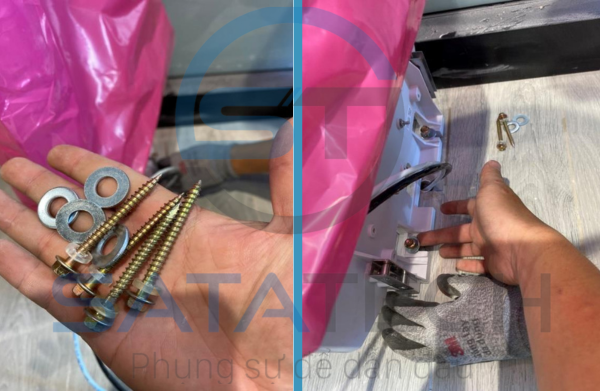

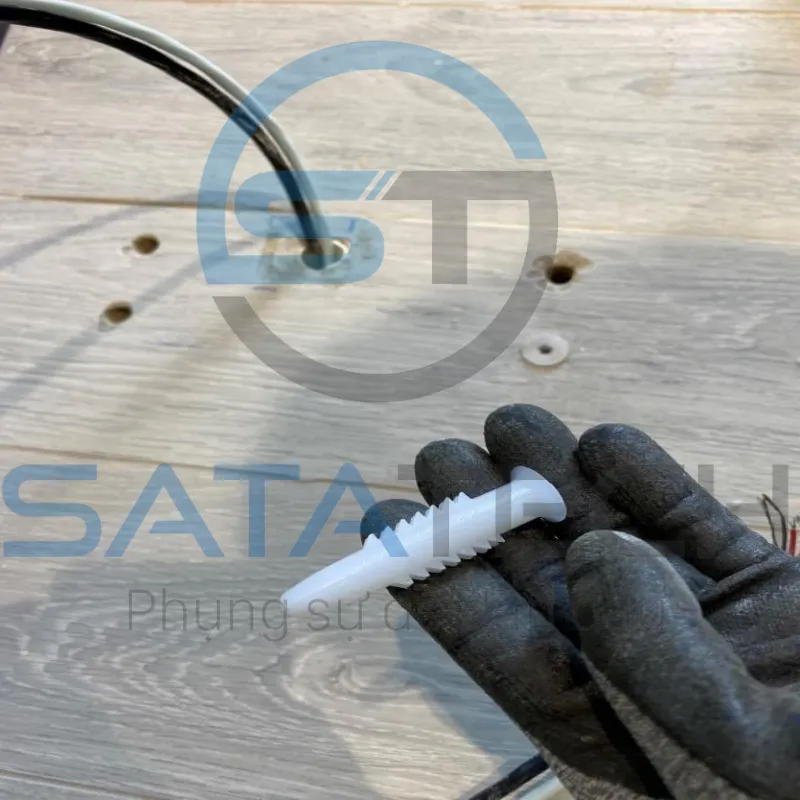

Thực hiện việc đóng tắc kê cổng từ vào
Lưu ý: Nhỏ silicone xuống sàn, sau đó đặt cổng từ lên. Mục đích để cố định cổng từ chắc chắn hơn.
Bước 5: Đấu nối terminal

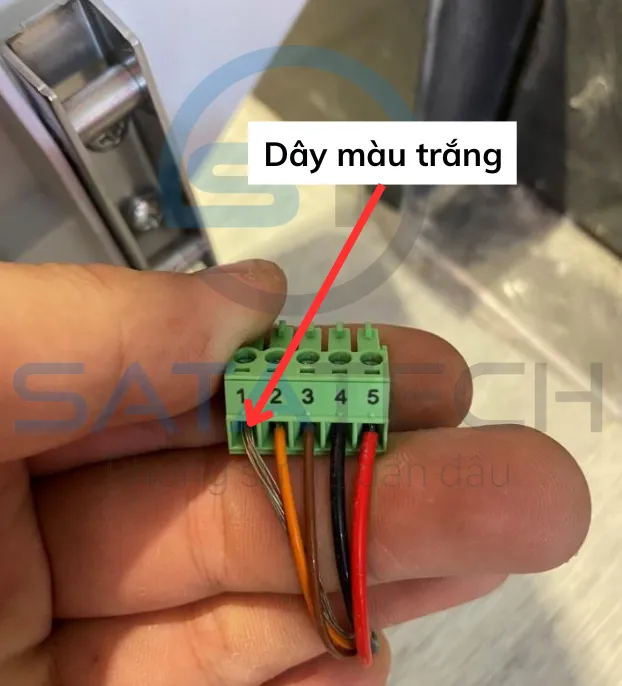

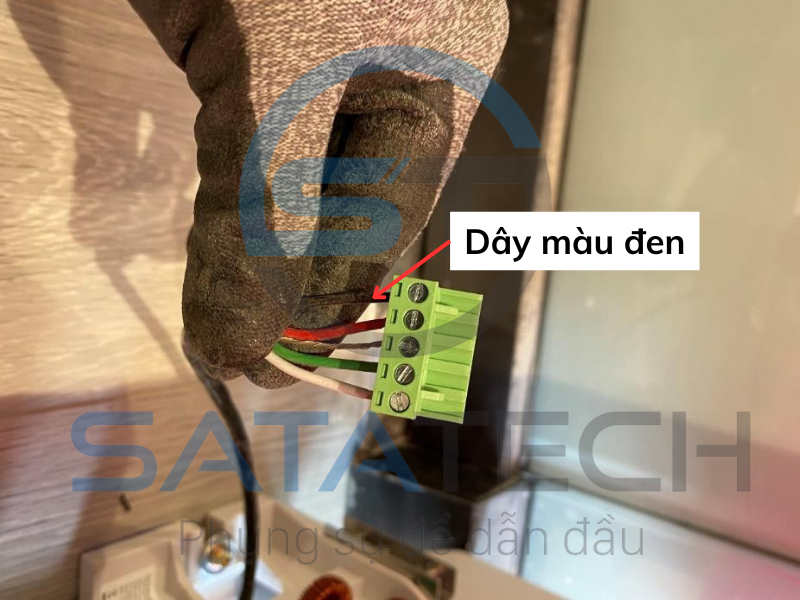

Đấu nối 2 dây tín hiệu đen và trắng theo thứ tự màu dây giống trên hình

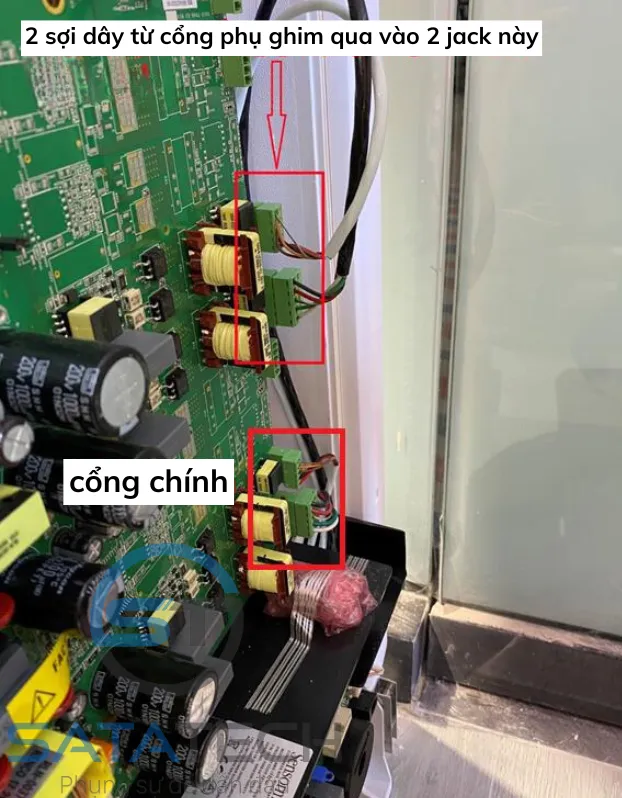

Sau khi đấu nối xong, tiến hành kết nối vào cổng từ
Trên cổng chính và phụ, sẽ setup như hình sau:

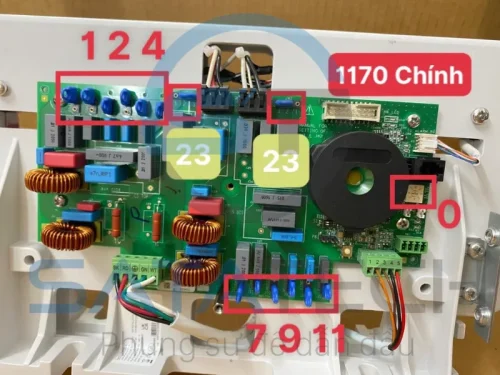

Cổng chính:

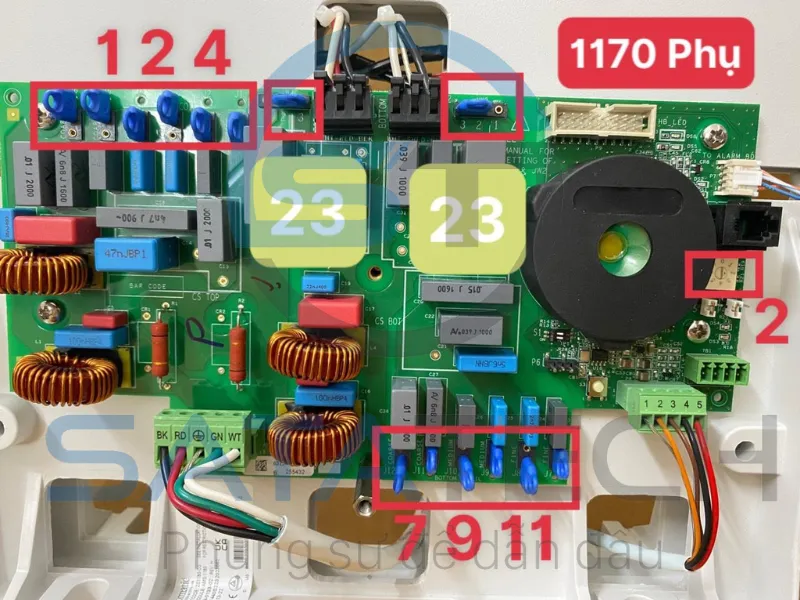

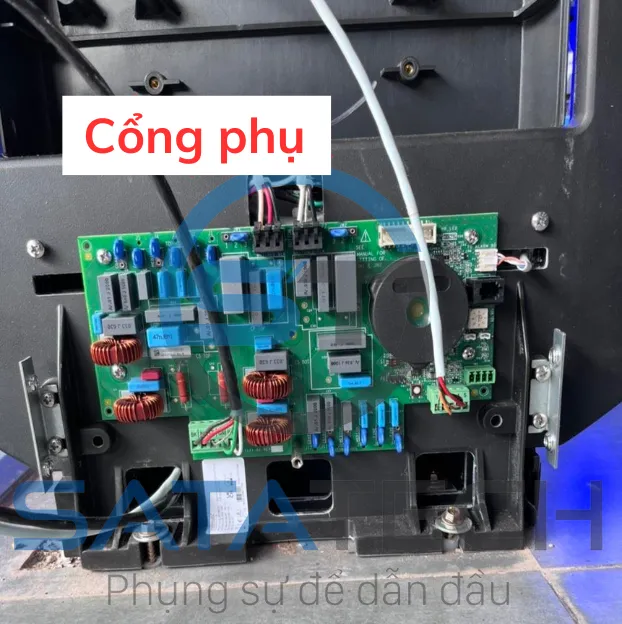

Cổng phụ:

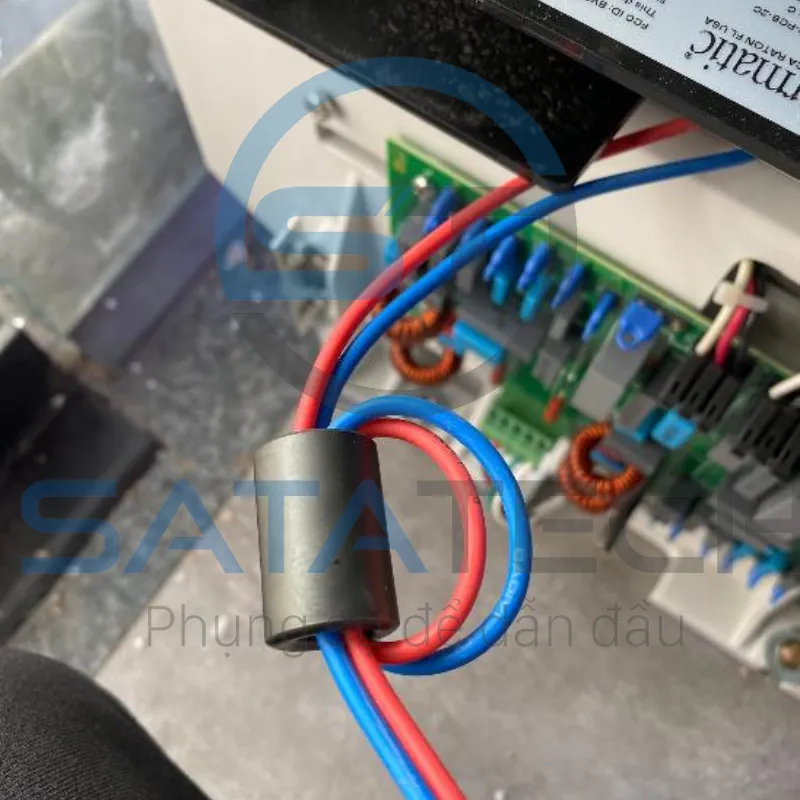

Xỏ dây nguồn + TE vào Ferrite như hình:

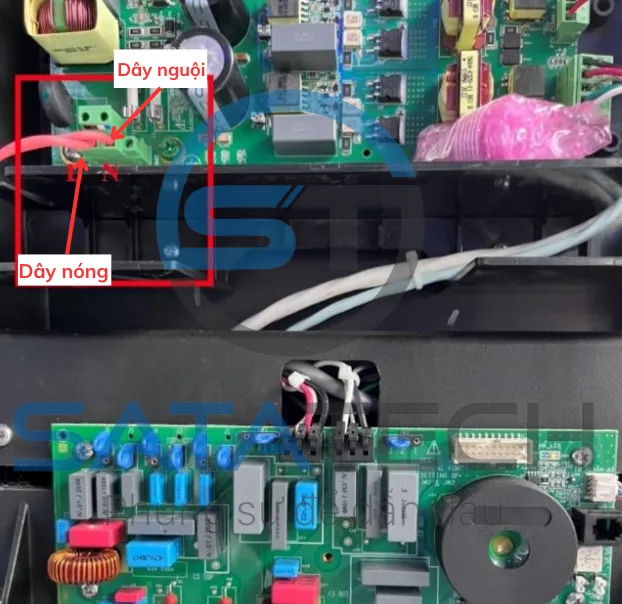

Đấu nối nguồn 220VAC vào terminal (không ghim vào board)
Lưu ý: Xác định dây nóng/lạnh và đấu nối cho đúng vị trí theo hình (nóng bên trái, nguội bên phải)
Bước 6: Kiểm tra hệ thống
1. Test nguội:

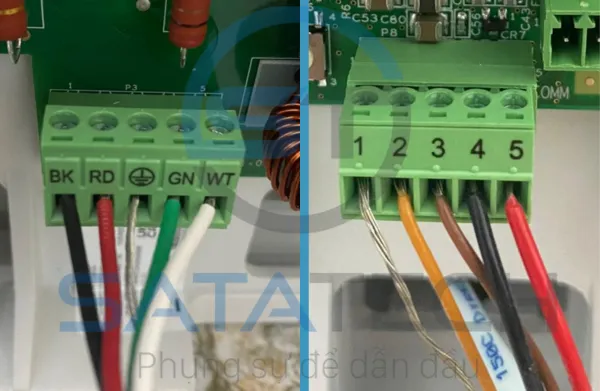

a. Dây nguồn + tín hiệu:
b. Jumper: (mối nối)

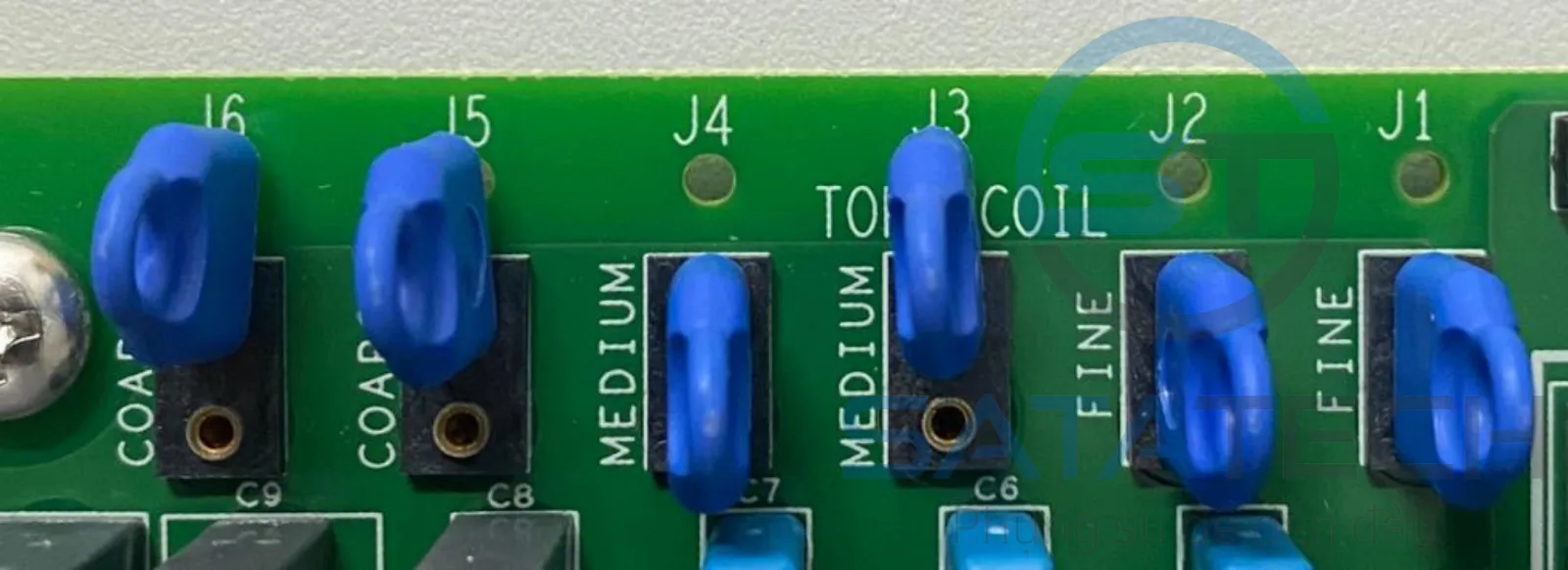

Top coil: (bộ phận cảm biến)

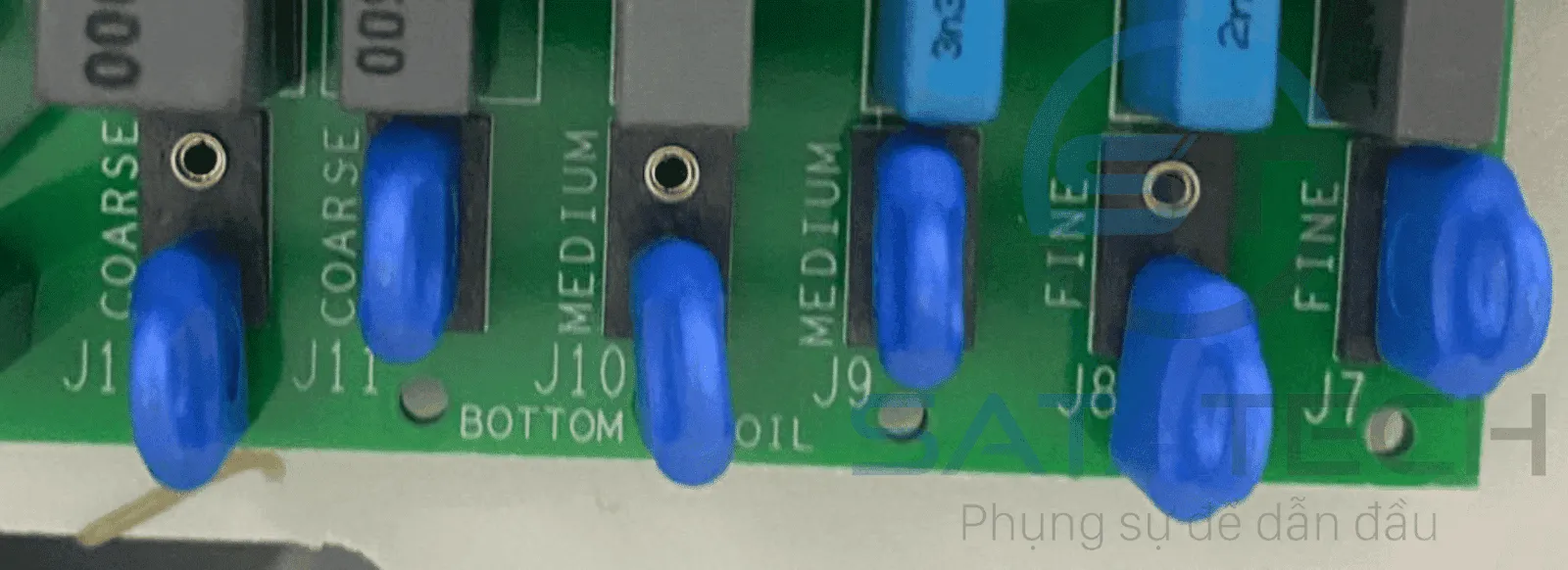

Bottom coil: (phát hiện các vật thể kim loại nhỏ được giấu ở những vị trí thấp)

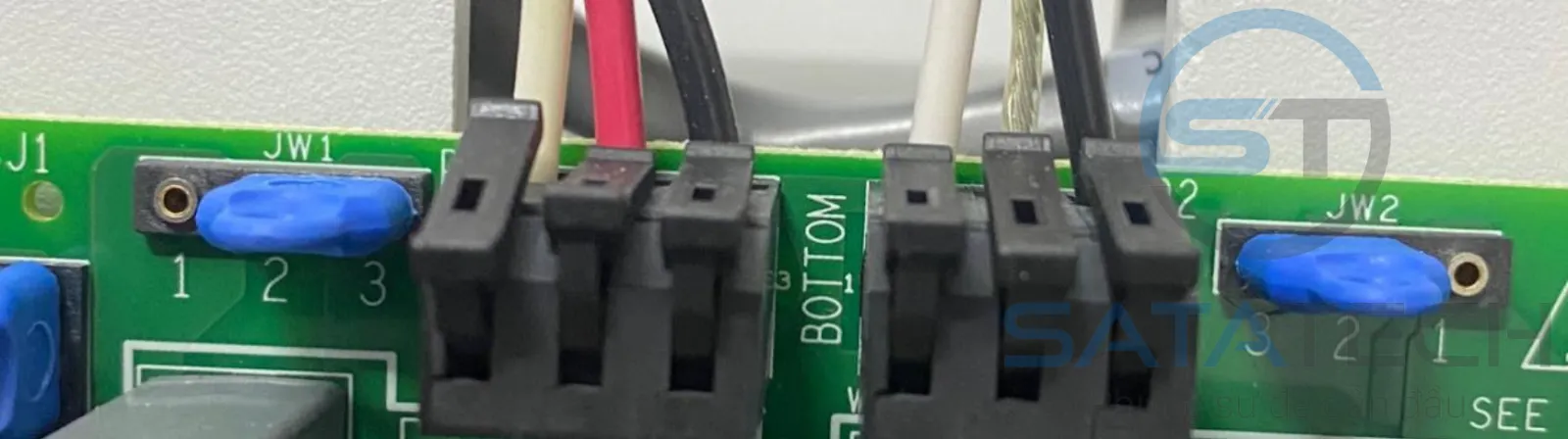

JW1 & JW2:

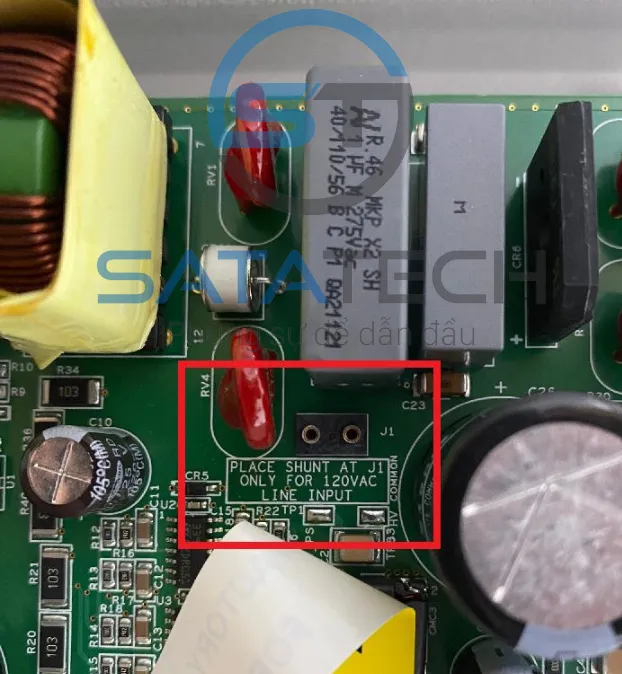

Pre-set nguồn điện vào của cổng từ là 240VAC (không jump J1)
2. Địa chỉ:

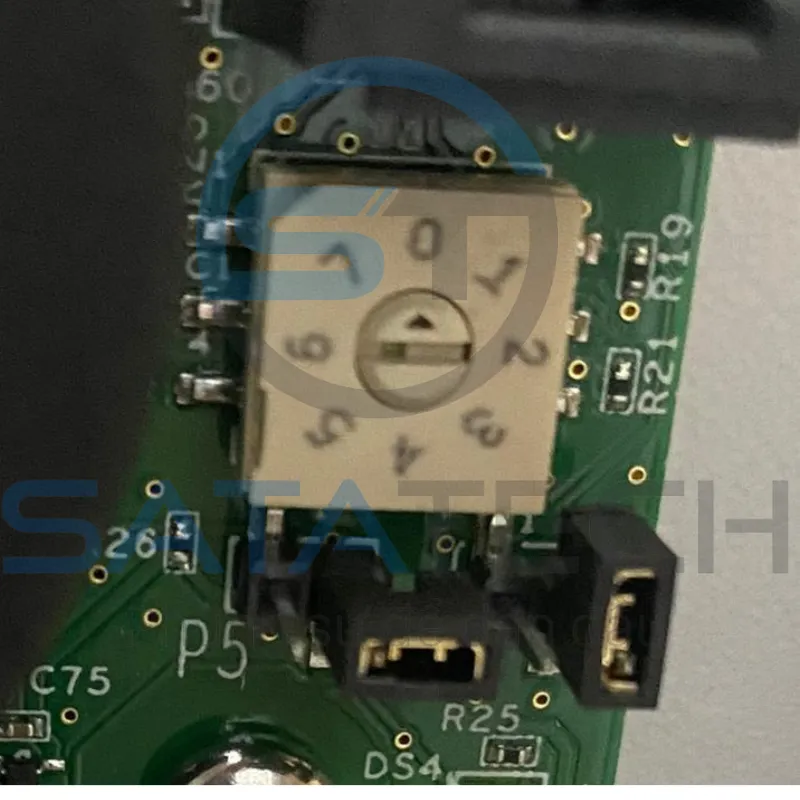

Cánh chính:

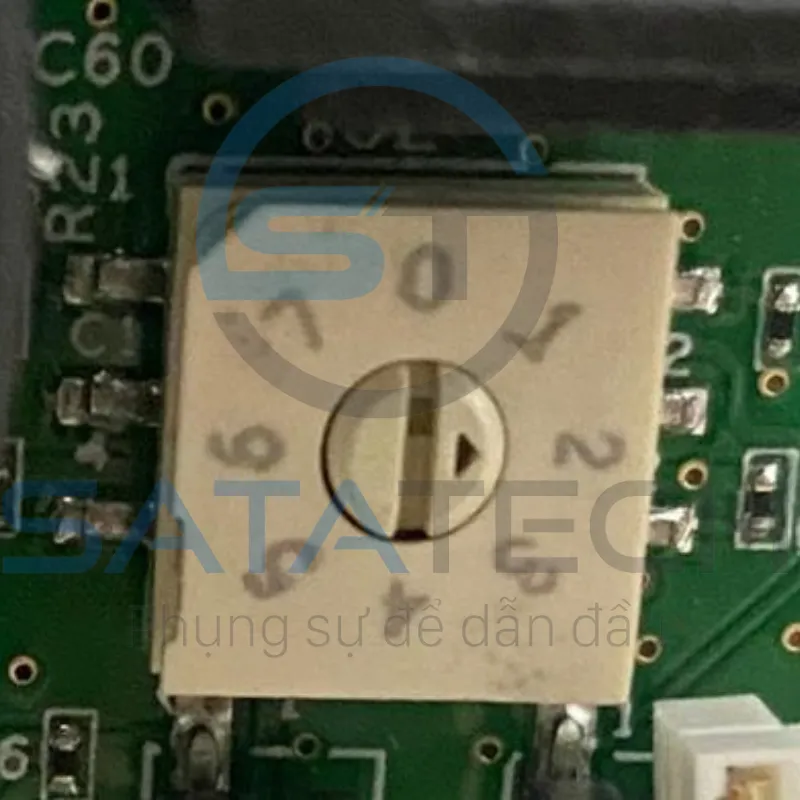

Cánh phụ:
3. Test nóng:
Lưu ý: không được thay đổi bất cứ gì khi hệ thống đang có điện. nếu muốn thay đổi, vui lòng tắt nguồn và đợi đèn tín hiệu của controller tắt hẳn.

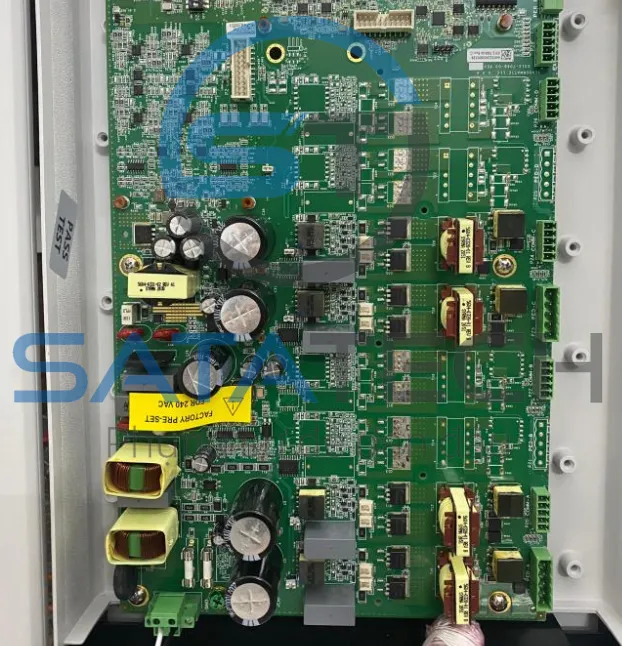

1.Kiểm tra controller:
- Dùng VOM kiểm tra nguồn điện đủ 220v – 230VAC hay không?
- Dùng bút thử điện xác định đúng dây nóng nằm bên trái của terminal hay không ?
- Gỡ hết 4 dây tín hiệu còn lại
Đủ 3 điều kiện trên, ta ghim terminal vào controller và theo dõi có hiện tượng bất thường hay không
Nếu ổn định thì rút nguồn điện 220VAC ra, đợi đèn tín hiệu Controller tắt hẳn và sang bước kế tiếp

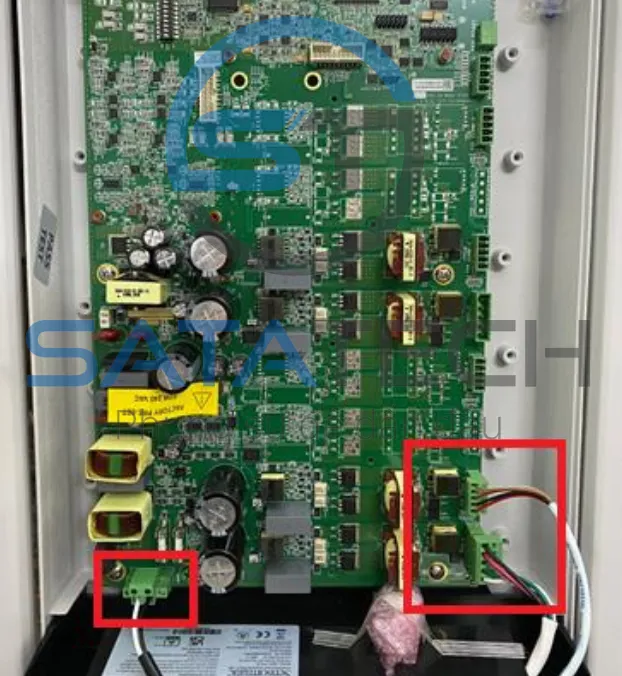

2. Kiểm tra controller + cánh chính:
- Ghim 2 dây của cánh chính vào Controller và cấp nguồn.Theo dõi có hiện tượng bất thường hay không.
- Nếu ổn định thì rút nguồn điện 220VAC ra, đợi đèn tín hiệu Controller tắt hẳn và sang bước kế tiếp.

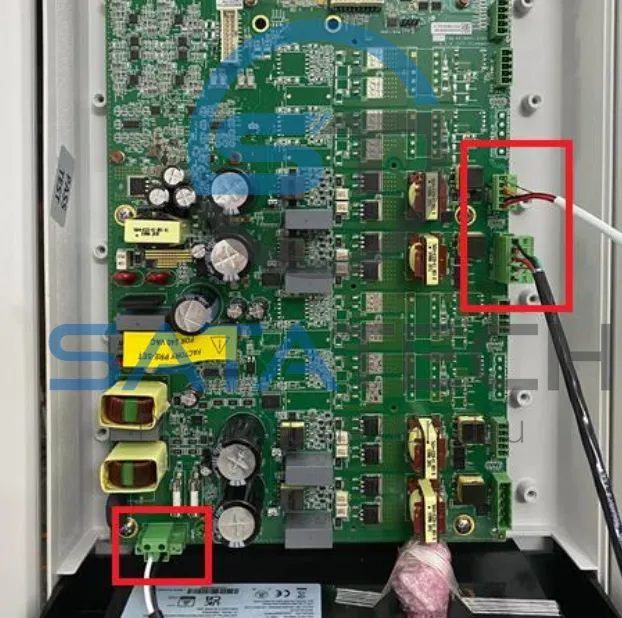

3. Kiểm tra Controller + cánh phụ:
- Tương tự như trên, ghim 2 dây tín hiệu của cánh phụ vào Controller và cấp nguồn.
- Theo dõi có hiện tượng bất thường hay không. Nếu ổn định thì rút nguồn điện 220VAC ra, đợi đèn tín hiệu Controller tắt hẳn và sang bước kế tiếp.

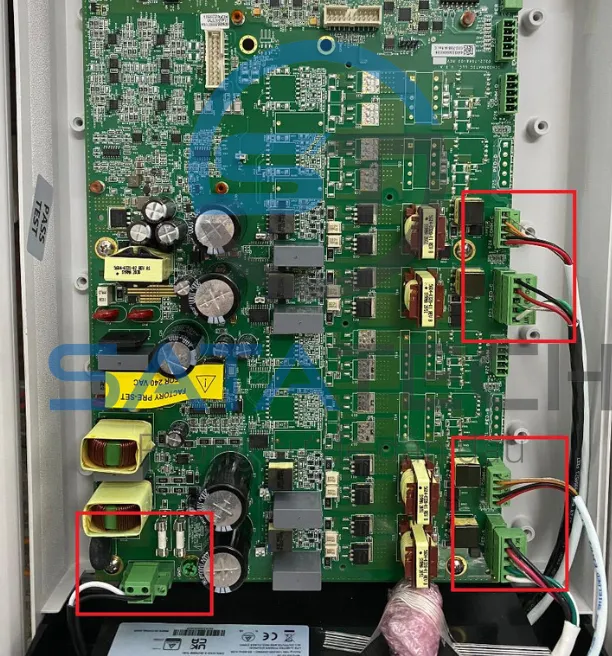

- Kiểm tra tất cả:
Ghim tất cả dây, cấp nguồn điện 220VAC và tiến hành test độ nhạy cổng từ.
Bước 6: Kết nối phần mềm với cổng từ:
- Phần mềm:
- Cài phần mềm ADS4 (SATATECH cài)
- Cài driver cáp RS232 (SATATECH cài)
- Cài Ultraview

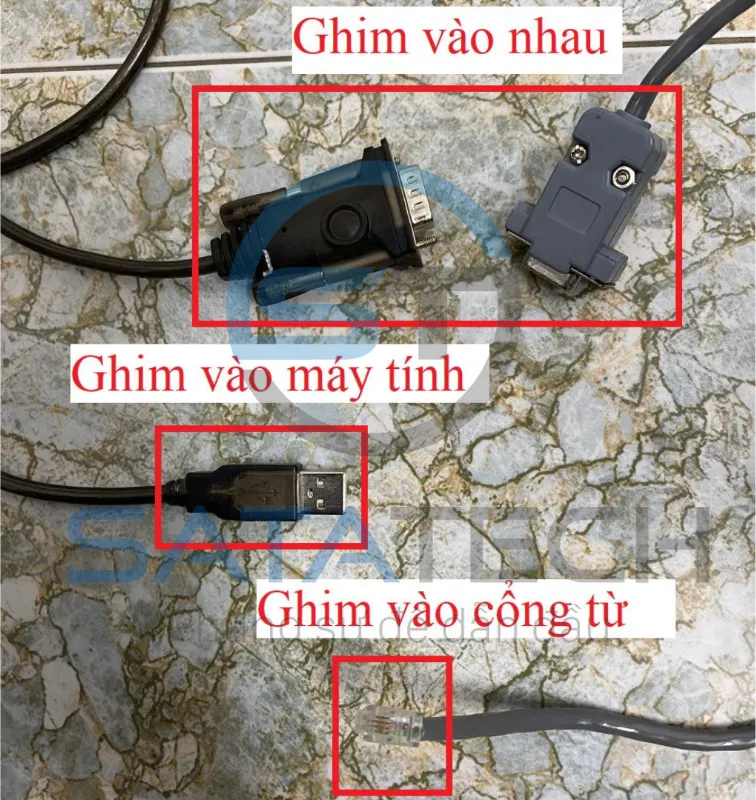

- Cáp RS232:
Thông qua bài viết hướng dẫn lắp đặt cổng từ an ninh chi tiết đã giúp khách hàng hiểu rõ về cách thức hoạt động của loại thiết bị này. Nếu anh/chị cần lắp đặt sản phẩm thì hãy liên hệ số 0909.137.880 của SATATECH để nhân viên tư vấn nhé!
